ASSY®plus VG 4 CS konstruktionsskrue Forzinket stål, fuldgevind, undersænket hoved
Speciel fuldgevindsskrue med undersænket hoved til universel brug til træ/træ- eller træ/metal-forbindelser eller forstærkninger i trækonstruktioner, der kan tåle store belastninger, og som kræver små kant- og skruespillerum, i indendørs tørre eller våde områder
Bliv registreret nu, og få adgang til over 50.000 produkter
Varianter
Ideel kraftoverførsel takket være RW-kærv
- Mere kraft på grund af større kontaktområde i bitten
- Mere stabilitet, enhåndsbetjening og præcis placering takket være kærvens tætte pasform og bittens perfekte pasform
- Færre bitskift, en enkelt bit til mange skruediametre
- Kompatibilitet med tidligere AW-kærv
Tætsluttende forbindelse til metalfittings eller i træprodukter med høj vægtfylde
- Til montering af forbindelse med stålskruer med fuldgevind
- Perfekt pasform af 90° hoved i fittings med metalundersænkninger
- Trækker sammen uden hovedfræsning på grund af manglende fræseelementer under hovedet
- Hovedet indsættes ved at trykke på det
Højeste kraftoverførsel i træk- og trykretning
- Symmetrisk højydende gevind, der er tilpasset borespidsens forboringseffektivitet
- Til kraftigt belastede træ/træ-forbindelser uanset belastningsretning
Kompakte skrueforbindelser og små materialetværsnit takket være effektiv borespids
- Ekstremt korte tilladte kantafstande, f.eks. 3xd, hvilket gør ASSY-skruer ∅ 8 mm anvendelige til 60 mm bjælkebredder
- Ingen forboring
- Træet spalter og revner ikke
- Lille afsporing af lange skruer
Stor trækstyrke og smidighed
- Justeret varmebehandling garanterer stor trækstyrke og høj smidighed
- Vi anbefaler, at du bruger Würth-softwaren eller de tilsvarende designhjælpemidler til planlægning og dimensionering af din enhed. Brug Würth-trækonstruktionssoftwaren til at dimensionere ASSY-skruer fra en diameter på 5 mm
- Brug ikke skruen i anvendelser, der er direkte udsat for vejrlig eller i fugtige rum med atmosfærer, der indeholder klorgas
- ASSY 4, ASSYplus 4 og ASSYplus 4 FG spånpladeskruer er optimeret til brug i træ og træmaterialer. Til anvendelser i plastdyvler, hvor belastningskapaciteten også kan reduceres, må der kun bruges skruer uden en optimeret gevindspids (spids med fræseribber, borespids, selvrensende rille osv.), f.eks. ASSY D-skruer med undersænket hoved eller panhoved

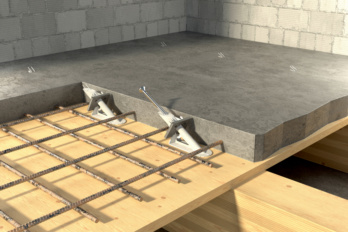

Godkendt i henhold til ETA-11/0190, til træ/beton-kompositlofter ETA-13/0029
Kravene i den europæiske tekniske godkendelse (ETA) skal overholdes

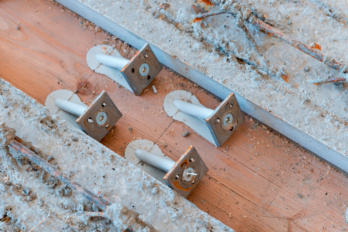

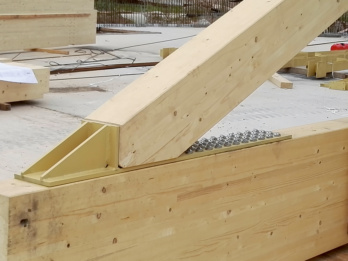

Til universelle, robuste træ/træ-forbindelser, stål/træ-forbindelser beregnet til trækkræfter eller træ/beton-kompositlofter (sammen med FP-forbindere)
Fuldgevindet starter umiddelbart under hovedet, hvilket f.eks. muliggør forbindelser mellem fitting-træ eller plademateriale-træ, der er konstrueret til trækstyrke med høj bæreevne. Større skrueudtrækningskraft opnås med den maksimale gevindlængde.
Til anvendelser i anvendelsesklasse 1 og anvendelsesklasse 2 (fra ∅ > 4 mm)
- Overfladebeskyttelse af høj kvalitet, zink, elforzinket krom (VI)-fri 8 µm lagtykkelse
- Velegnet til brug i anvendelsesklasse 1 (indendørs) og fra ∅ > 4 mm i anvendelsesklasse 2 (vådområde eller overdækket udendørs område) i henhold til EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08
- Kravene til klassificering T2/C2 er opfyldt i henhold til prEN 14592:2017 (D)
- ASSY-skruer er godkendt til delvist statiske belastninger
- For optimal brug af skruen skal den rette størrelse RW-bit anvendes
- I tilfælde af kompressionsforstærkninger skal der indsættes en trykfordelingsplade mellem støtten og skruehovedet for at give en ensartet belastningsoverførsel. Skruehovedet skal flugte med trykfordelingspladen. Brug fuldgevindskruer med et undersænket hoved, hvis det er relevant. Stålpladens tykkelse skal dimensioneres således, at der sikres en ensartet belastningsfordeling på skruerne
- Til forstærkning af trækomponenter vinkelret på den trækbelastede fiber skal der anvendes mindst 2 skruer. Hvis skruedybden er mindst 20 x d over eller under det revneudsatte område, hvor d er skruens udvendige gevinddiameter, skal der kun anvendes én skrue
- Hvis der anvendes undersænkede skruer til montering af metal til træ, skal det metal, der skal tilsluttes, være forsynet med passende undersænkede huller
- Ved en belastningsbærende forbindelse af træ og metal skal ASSY-skruerne spændes til et bestemt tilspændingsmoment. Tilspændingsmoment = påkrævet standard tilspændingsmoment x 1,2 < 90 % af brudmomentet
- Til lange skruer, der er anbragt i et kryds eller i en skrueblok med smalle kantafstande, anbefales det at bore forboringshuller eller anvende en skruehjælp for at undgå, at skruerne rammer hinanden
