COMBI bjælkesko 2,0 mm
Bjælkesko, kombineret, 2,0 mm
BJÆLKESKO UDV. FLIGE 45X137MM
Varenr.
0681045137
EAN 4046777148305
Prisvisning for kunder efter login
Se tilgængelighed hos en Würth butik
For at kontrollere lagerbeholdningen i en Würth-filial skal du logge ind med dine loginoplysninger.
Hvis du har spørgsmål, bedes du kontakte vores servicehotline +45 79 32 31 70.
Er du ikke Würth-kunde endnu, eller er du allerede Würth-kunde, men har ikke loginoplysningerne til webshoppen? Du kan nu tilmelde dig online ved blot at følge et par trin. Når vi har gennemgået og godkendt dine indtastede oplysninger, kan du få vist lagerstatus og priser samt afgive bestillinger med det samme.
Kun for erhvervsdrivende
Bliv registreret nu, og få adgang til over 50.000 produkter

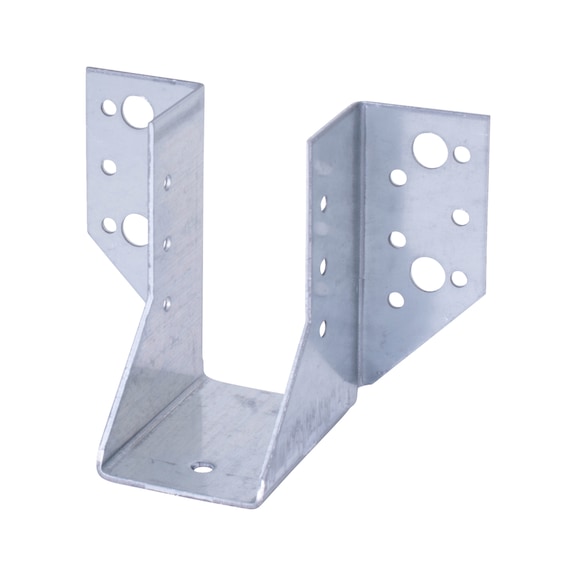

Universel standardbjælkesko i ét stykke (vinklet udad) til bærende bjælkedragersamlinger med standardtværsnit på træ, beton eller stål.
- Generel brug
- Vinger vinklet udad
- Metalplade, der er varmzinkbelagt på begge sider (DX51D + Z275), ca. 20 μm i overensstemmelse med EN 10327:2004
- Anvendelse i anvendelsesklasse 1 og 2 i overensstemmelse med EN 1995:2013
Godkendelser
Europæisk teknisk godkendelse ETA-09/0015
Bemærk
Diameter på bolte/skruer må kun være maks. 2 mm mindre end huldiameteren.
De respektive grundlæggende betingelser for det valgte anker skal overholdes.
Europæisk teknisk godkendelse ETA-09/0015
Anvendelsesområde
Bærende forbindelse af bjælkedragere til træ, beton og stål.
Instruktioner
Egnede fastgørelseselementer:
- Rillesøm i overensstemmelse med EN 14592: 4,0x25-100 mm
- ASSY 3.0 combi i overensstemmelse med ETA 11/0190: d = 10 mm
- Bolte i henhold til producentens specifikation: d = 10 mm
- Anbefalede dyvler til forankring i beton: W-BS; W-FAZ; W-VIZ; WIT-VM 250; WIT-UH 300
 | |
Bredde x højde | 45 x 137 mm |
Tykkelse | 2 mm |
Antal D 5 mm huller i underbjælke nJ + hovedbjælke nH | 10 + 16 STK |
Materiale | Stål |
Overflade | HDG |
| Delvis og komplet sømning af Würth kombibjælkesko 2,0 mm | |||||||||||||||
| Karakteristiske bæreevner i kN for Würth kombinationsbjælkesko 2,0 mm med ringskaftede søm | |||||||||||||||
| Art.nr. | Størrelse i mm | Komplet sømning | Delvis sømning | ||||||||||||
| Fz,down,Rk | Fz,up,Rk | Fy,Rk | Fz,down,Rk | Fz,up,Rk | Fy,Rk | ||||||||||
| 4 x 40 | 4 x 60 | 4 x 40 | 4 x 60 | 4 x 40 | 4 x 60 | 4 x 40 | 4 x 60 | 4 x 40 | 4 x 60 | 4 x 40 | 4 x 60 | ||||
| 0681 350 105 | 50/105 | 11,7 | 18,0 | 4,7 | 7,8 | 4,4 | 6,5 | 6,9 | 10,5 | 2,9 | 4,8 | 2,4 | 3,5 | ||
| 0681 350 135 | 51/134,5 | 18,5 | 25,8 | 7,8 | 12,7 | 5,2 | 7,5 | 10,4 | 15,3 | 4,6 | 7,4 | 3,1 | 4,5 | ||
| Karakteristiske bæreevner i kN for kombinationsbjælkesko 2,0 mm med ASSY 3,0 bjælkeskoskruer | |||||||||||||||
| Art.nr. | Størrelse i mm | Komplet skruning | Delvis skruning | ||||||||||||
| Fz,down,Rk | Fz,up,Rk | Fy,Rk | Fz,down,Rk | Fz,up,Rk | Fy,Rk | ||||||||||
| 5 x 40 | 5 x 50 | 5 x 40 | 5 x 50 | 5 x 40 | 5 x 50 | 5 x 40 | 5 x 50 | 5 x 40 | 5 x 50 | 5 x 40 | 5 x 50 | ||||
| 0681 350 105 | 50/105 | 21,3 | 23,4 | 12,5 | 15,5 | 7,7 | 8,6 | 12,8 | 14,2 | 7,6 | 9,4 | 4,3 | 4,9 | ||
| 0681 350 135 | 51/134,5 | 25,6 | 28,1 | 19,7 | 23,4 | 8,6 | 9,7 | 17,1 | 18,7 | 11,4 | 14,0 | 5,2 | 5,8 | ||
| Parametre for Würth kombinationsbjælkesko 2,0 mm i henhold til ETA-09/0015 | |||||||||||||||
| Art.nr. | Størrelse b/h (mm) | Bredde (mm) | Højde (mm) | Komplet sømning | Delvis sømning | ||||||||||
| nH | nJ | kH,1 | kH,2 | e1 | e2 | nH | nJ | kH,1 | kH,2 | e1 | e2 | ||||
| 0681 350 105 | 50/105 | 50 | 105 | 14 | 8 | 18,3 | 6,54 | 1268 | 645 | 8 | 4 | 10,8 | 4,02 | 518 | 409 |
| 0681 350 135 | 51/134,5 | 51 | 134,5 | 18 | 10 | 31,5 | 10,9 | 1225 | 927 | 10 | 6 | 17,8 | 6,44 | 507 | 593 |
| Faktortabel for designværdier | |||||||||||||||
| Anvendelsesklasse | Kontinuerlig | Lang | Medium | Kort | Kort/meget kort | Meget kort | |||||||||
| 1 | 0,462 | 0,538 | 0,615 | 0,692 | 0,769 | 0,846 | |||||||||
| 2 | 0,462 | 0,538 | 0,615 | 0,692 | 0,769 | 0,846 | |||||||||
| Designværdi for bæreevne: Fi,Rd = Fi,Rk × kmod/gM For kombineret virkning skal følgende betingelse være opfyldt: (Fy, Ed/Fy, Ed)^2 ≤ 1 | |||||||||||||||
| Bemærkninger: Bæreevne gælder for træ med en karakteristisk råmassefylde Rk = 350 kg/m³. · Sømmenes bæreevne i henhold til EN 1995-1-1. Udtrækskapaciteter for bæreevne klasse 3 i henhold til DIN EN 1995-1-1/NA. · Würth ASSY bjælkeskoskruer i henhold til ETA-11/0190. · Kraften Fz virker i midten af den sekundære bjælke. Kraften Fy virker på bjælkeskoens øverste kant. Hvis der påføres en belastning under bjælkeskoens øverste kant, kan værdierne i tabellen anvendes sikkert. Ved en anden afstand for kraften Fy kan bæreevnen bestemmes i henhold til ETA-08/0184. · Delvis sømning: På den primære bjælke skal fastgørelseselementerne placeres i rækkerne tættest på den sekundære bjælke. På den sekundære bjælke skal fastgørelseselementerne fordeles jævnt hen over bjælkens højde. Fastgørelseselementer skal altid placeres i de øverste og nederste huller. · Den primære bjælke skal fastgøres for at undgå vridning. · Den primære bjælkes tværgående styrke skal undersøges separat. · Ved forbindelser på den ene side af den primære bjælke skal der tages højde for forskydningsmomentet. · Angivelserne i ETA-08/0184 skal overholdes. | |||||||||||||||
