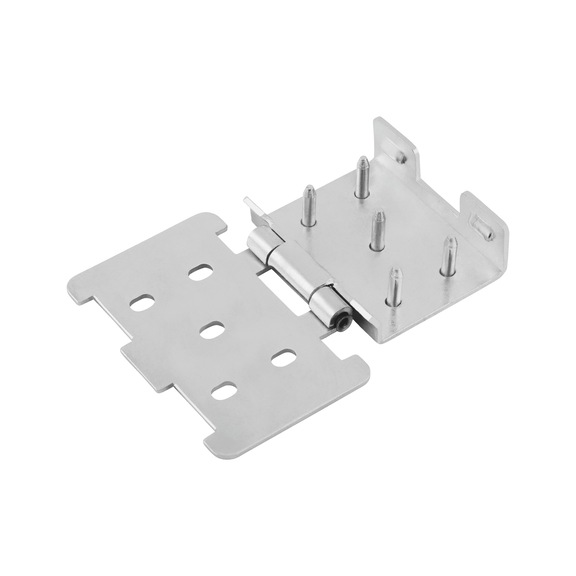

Strammersystem til tværdragerbånd BL-WRB

Hængsel til tværdragersystem
BL BÅND-SAMLEBESLAG 40MM.

Varenr. 539030034
EAN 4053479266015
Alle versioner
Prisvisning for kunder efter login

Se tilgængelighed hos en Würth butik
Kun for erhvervsdrivende

Bliv registreret nu, og få adgang til over 50.000 produkter

Til hurtig og nem installation på tværdragerbånd i bredderne 40 mm og 60 mm.

Blågalvaniseret stål



Anvendelse:


  • Til tværdragerbånd AT med bredder 40 og 60 mm

  • Til spær med bredder mellem 60 og 100 mm


Fordele:


  • Klemmelåsesystem sikrer hurtig og nem montering

  • Let at installere selv i koldt vejr

  • Stort sortiment

  • Nem gentilspænding

  • Enkel måling

  • Godkendelse af ASSY 3.0 bjælkeskoskrue til hårdt træ i overensstemmelse med ETA-11/0190 betyder, at det også er ideelt til renovering.


Kombinerbare komponenter:


  • Klemme til forbindelse af to tværdragerbånd

  • Strammer til brug mellem to bånd eller for tilslutning til forankringspladen

  • Forankringspladeforbindelse ikke egnet til opstramning

  • Forankringsplade til tilslutning til spær (60-100 mm)

  • Vingeskrue til tilslutning af begge sider af tværdragerbåndet (spærbredde 60, 80 eller 100 mm)
Godkendelser ETA-15/0043
Bemærk

Specifikationerne i ETA-15/0043 og ETA -11/0190 skal overholdes.



Tilgængelige arbejdsdokumenter:


Belastningstabeller og detaljerede bearbejdningsanvisninger findes på servicesiden www.wuerth.de/holzverbinder.

ETA-15/0043

Anvendelsesområde

Korrekt, hurtig installation af tværdrager i tage eller vægelementer med tværdragerbånd.

Instruktioner
  • Fastgørelse af forankringsplader til spær med 6 + 6 ASSY 3.0 bjælkeskoskruer, 5 x 40 mm.

  • Montering af tværdragerbåndsamlinger på forankringsplader (1 klemmeanordning og 1 forankringspladesamling pr. stiver).

  • Installation af tværdragerbåndet AT i forbindelsesenheden og fastgørelse af fastgørelsesflangerne.

  • Fastgørelse af tværdragerbånd ved at forkorte fastgørelsesanordningen ved at dreje den metriske skrue.

Velegnet til rembredde

40 mm

Forbindelsestype

Dorn

Bredde

60 mm

Længde

80 mm

Højde

20 mm

Produktvægt (pr. vare)

144.000 g

Materialebetegnelse

DX51D

Materiale

Pladestål

Overflade

Z275

Anvendelsesområde

Tag, Elementkonstruktion, Konstruktionstræværk

Ekstra tilbehør

Vindtrækbånd WZ

Godkendelse

ETA-15/0043

RoHS-kompatibel

Ja

Stålbåndsurringssystem til bærende konstruktioner
Stålbånd WZ BL-WRB-stålbåndstrammer eller
BL-WRB-forankringsforbindelse 		BL-WRB-forankringsplade, type 2
1,5 x 40 mm 1,5 x 60 mm 25° 45°
Rk [kN] Rk [kN] Rk [kN] Rk [kN] Rk [kN]
18,9 28,4 24,2 14 18,7
Målehjælp til Würth stålbånd, WZ, måling
Karakteristisk R1-bæreevne, minimums-k [KN] for WZ-stålbånd fra:
Bredde (mm) Tykkelse (mm) Stål- eller stålbånd WZ Træ ved brug af
Würth-beslagsøm 4,0 mm x L 		Træ ved brug af ASSY 3.0-bjælkeskoskrue, 5,0 mm x L
40 mm 50 mm 60 mm 40 mm 50 mm 60 mm
40 1,5 15,7 1,68 x n 1,99 x n 2,15 x n 2,15 x n 2,29 x n 2,44 x n
60 1,5 23,6
80 1,5 37,8
Karakteristisk Rk-bæreevne [KN] for stålbåndets surringssystem (ETA- 15/0043)
WRB-stålbåndstrammer WRB-forankringsforbindelse WRB-forankringsplade, type 2 WRB-vingeskrue
45° 45°
24,2 14 18,7 15,2 17,7
Eksempel på måling af WZ-stålbånd uden WRB-surringssystem:
Forudsætninger: Würth WZ-stålbånd, 1,5 x 60 mm, forbinder med 12 ASSY 3.0-bjælkeskoskruer, 5,0 x 40 mm, brugsklasse 2, belastningsvarighedsklasse: ”Kort", belastning Fd = 15,0 kN

Beregning: R1,d træ: 12 pcs x 2,13 kN x 0,9/1,3 = 17,7 kN, gældende => 15,0 kN/17,7 kN = 0,85 < 1,0
R1,d Stål: 23,6 kN/1,3 = 18,15 kN
Bemærk:
n = antallet af søm ved forankringspunkt
Værdierne gælder for træets rå vægtfylde på 350 kg/m³

Bæreevnens designværdier:
Træ: R,d = R,k x kmod/gm (med gm for træ = 1,3) Stål: R, d = R, k/gm (med gm for stål = 1,3)

Det skal vurderes, om Würth ASSY 3.0-bjælkeskoskruer skal monteres baseret på den kantafstand, der skal opretholdes.
Disse er vejledninger til planlægning. Værdierne skal beregnes for hvert projekt af autoriserede personer.
